• 一、产品概述

    YQ98003型过滤活塞式遥控浮球阀主要安装与水池或高架的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主 阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装,使用寿命 长。活塞式阀门性能可靠,强度高、动作平稳。关闭严密可靠,阀体采用流线型设计,流体阻力小,流量大;使用维护方便,主阀安装在水池外面,调试检验方便, 维修简单。



    二、产品原理

    水力控制阀是以管道介质压力为动力,进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成,根据使用的目的、功能场所的不同,可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水泵控制阀、水力电动控制阀、紧急关闭阀。水力控制阀按结构可分为隔膜型和活塞型两类。



    三、产品特点

    1.非传统的浮球控制、安全可靠。
    2.
    此阀必须安装在水池外,便于调节各维护,避免进入水池操作的危险性。

    3.
    弹性软密封,确保密封可靠,滴水不漏。

    4.
    Y型宽体阀腔,流阻小,抗汽蚀性强,无噪音。

    5.
    自带过滤装置及防震压力表,使安装尺寸缩短约40%,减少占用空间,节省投资成本。

    6.
    内外表面均喷环保涂层,确保产品的防腐及安全性。




    四、主要技术参数

    公称通径

    DN50-DN400

    公称压力

    1.0Mpa

    1.6Mpa

    2.5Mpa

    适用温度

    0~100

    壳体试验压力

    1.5Mpa

    2.4Mpa

    3.75Mpa

    密封试验压力

    1.1Mpa

    1.76Mpa

    2.75Mpa

    最低动作压力

    P10.07MPa

    法兰长度标准

    GB/T 17241.6

    试验压力标准

    GB/T 13927



    五、主要零件材料

    阀体

    灰铸铁/球墨铸铁/铸钢/不锈钢

    阀盖

    灰铸铁/球墨铸铁/铸钢/不锈钢

    弹簧

    弹簧钢/不锈钢

    阀杆

    2Cr13

    膜片

    丁腈尼龙强化橡胶/三元乙丙尼龙强化橡胶

    阀座

    铜合金/不锈钢

    阀盘

    灰铸铁/球墨铸铁/铸钢/不锈钢/

    过滤网

    不锈钢

    O型密封圈

    丁腈橡胶/三元乙丙橡胶

    O型圈压板

    灰铸铁/球墨铸铁/铸钢/不锈钢



    六、主要连接尺寸

    DN

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    L

    250

    280

    335

    380

    425

    480

    750

    660

    740

    810

    860

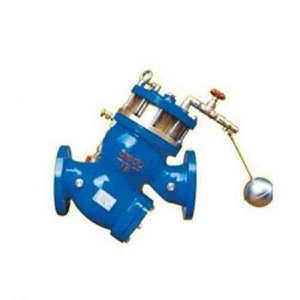

YQ98003 过滤活塞式遥控浮球阀
