一、产品概述

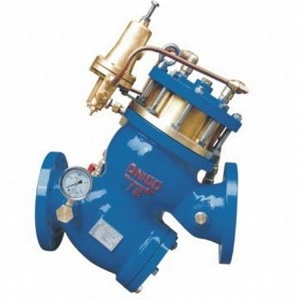

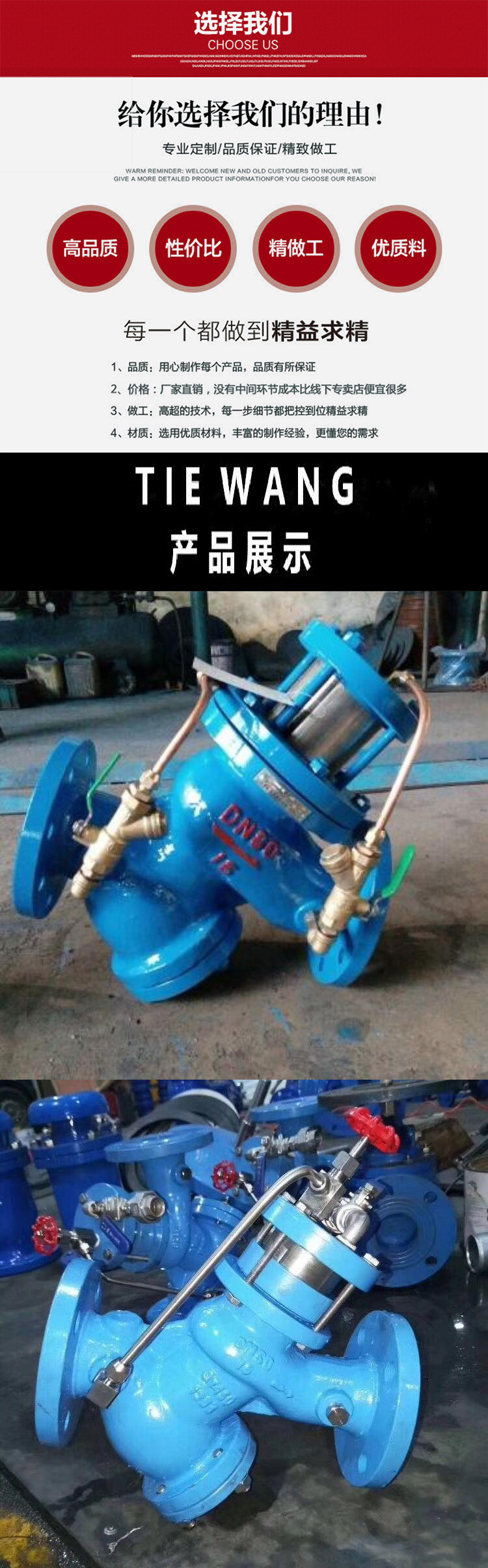

YQ98001过滤活塞式可调减压阀是一种通过调节来实现减压的智能调节阀门，可以对整个管道的减压比例及减压的长度进行调节，可以实现YQ98009的定比调节功能。其在项目当中运行过程是：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，将出口压力维持在设定值上。该阀减压精确，性能稳定、可靠、安装调节方便，使用长。可用于生活给水、消防系统及工业给水系统。
二、产品原理
阀门从性能上讲是一种流体控制设备，主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀在此基础上，利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求，并利用管道中的流体作为液压传动介质，而不需要独立的液压泵站，既节约设备的投资，又节约能源，也能达到自动控制的目的。
三、产品特点
1、阀体采用流线型的Y型宽阀体结构，因而具有压力损失小、力量大（比现有一般腰鼓形阀体的控制阀流量增加25%）且抗汽蚀能力强、减低噪音。
2、液压缸式活塞传动，动作平稳可靠。动作时有缓冲作用，因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动，噪音大及薄膜容易破损的缺点。
3、方便实用的传动密封机构，整个机构具有传动、导向、密封三大功能，而且与阀体各自独立。
四、主要技术参数
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
五、主要零件材料
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+丁腈橡胶 |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+丁腈橡胶 |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
六、主要连接尺寸
|
公称通径 DN |
尺寸(公称压力PN=1.6Mpa） |
||||||
|
L |
H |
D |
K |
N-￠ |
H1 |
H2 |
|
|
40 |
270 |
400 |
150 |
110 |
￠18*4 |
155 |
236 |
|
50 |
270 |
400 |
160 |
125 |
￠18*4 |
155 |
236 |
|
65 |
290 |
410 |
185 |
145 |
￠18*4 |
165 |
250 |
|
80 |
360 |
425 |
200 |
160 |
￠18*8 |
180 |
280 |
|
100 |
400 |
460 |
220 |
180 |
￠18*8 |
210 |
310 |
|
125 |
470 |
550 |
250 |
210 |
￠18*8 |
240 |
370 |
|
150 |
535 |
610 |
285 |
240 |
￠23*8 |
260 |
413 |
|
200 |
670 |
772 |
340 |
295 |
￠23*12 |
330 |
510 |
|
250 |
780 |
935 |
405 |
355 |
￠27*12 |
410 |
568 |
|
300 |
895 |
1000 |
460 |
410 |
￠27*12 |
485 |
1075 |
|
350 |
1000 |
920 |
520 |
470 |
￠27*12 |
260 |
不带过滤器 |
|
400 |
1120 |
1145 |
580 |
525 |
￠30*12 |
290 |
不带过滤器 |
