一、产品概述

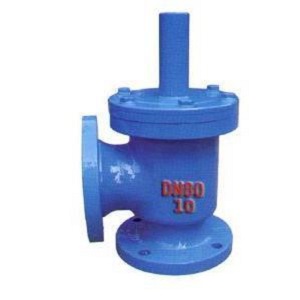

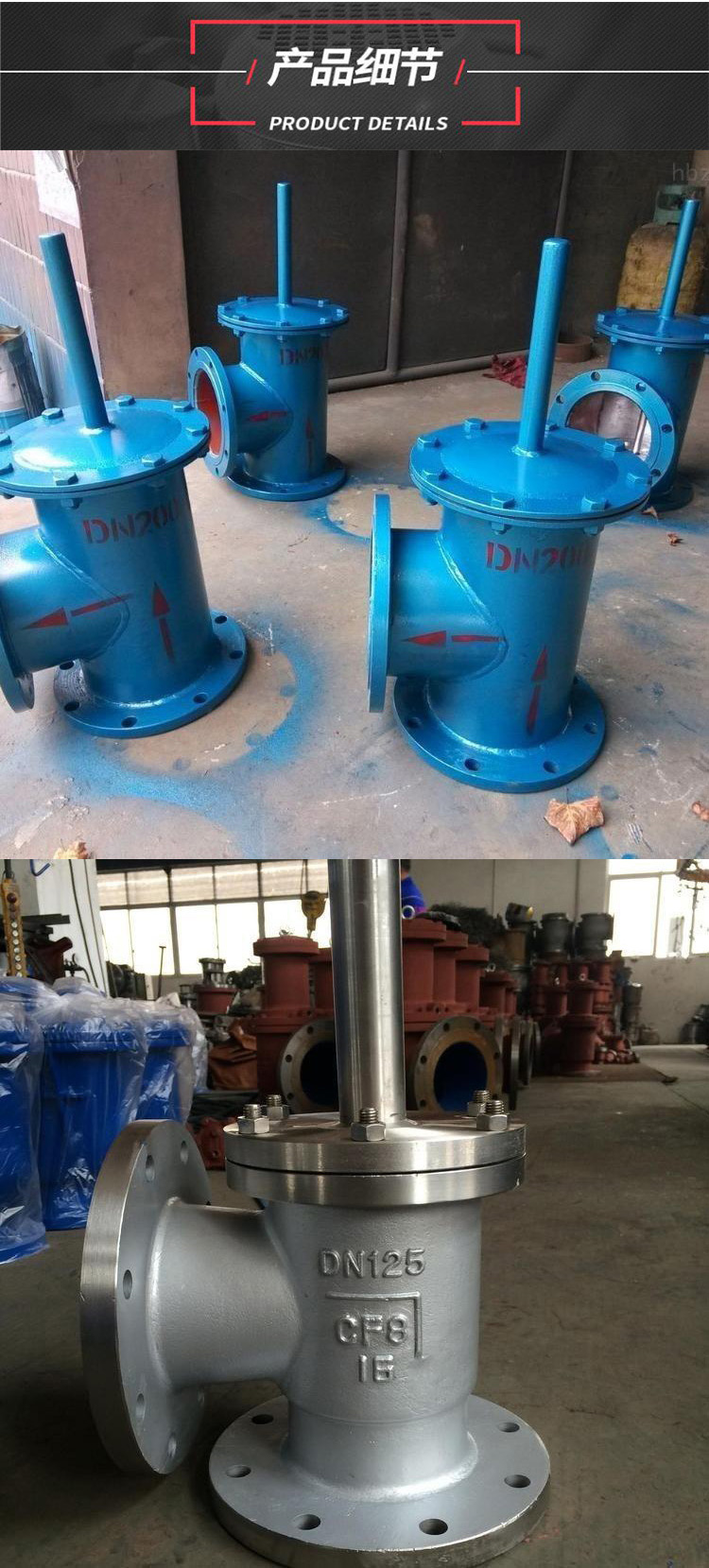

SSDF水上式底阀是老式底阀的更新换代的产品，其一般安装在进水管露在外面立管的转弯入，可以作为止回阀使用，并且可以代替90度弯头，故采用角式结构设计。其应用在项目当中有着：摩擦力小、安装方便、结构简单及维修方便、密封性能好、使用寿命长、能够达到100%不会泄漏，能够有效的节省成本。水上式底阀广泛的应用在石油、化工、纺织、印染、冶金、钢厂并且还作用水泵的配套应用，在水力管道当中泵前可以代替普通的底阀，在泵后能够起到止回阀作用。

二、工作原理

此阀门主要由：阀体、阀瓣、活塞杆、阀盖、密封面、定位柱等等零部件件组成。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。

三、产品特点

1、本阀是替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处，亦可代替弯头，其密封性能独特，达到滴水不漏，并设有阻尼装置，对水锤危害有一定的减缓作用。
2、节能效果显著，在正常工作使用时（按千吨/米耗电量）可节能5-7%左右，使用一至两年，所节省电费可收回您为购买此阀的投资费用，其节能效果是一般底阀所不能达到的。
3、使用寿命长、维修方便，该底阀使用寿命在五年以上，大大地降低了生产成本，且在使用期内一般没有什么故障，即使有故障，处理也极为方便、迅速。充分显示了它的优越性。
4、自吸性能可靠，众所周知，老式底阀的密封性能很差，经常会出现停泵后不能出水的问题，而水上式底阀具有独特的密封效果，可以达到滴水不漏，确保下一次起泵的顺利进行，因此在设计过程中，不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。
5、本产品连接法兰全部符合GB规定，通用性能好。

四、主要连接尺寸

公称通径DN（mm）	D		D1		A	B
公称通径DN（mm）	0.6MPa	1.0MPa	1.0MPa	1.6MPa	A	B
50	140	160	110	125	100	100
65	160	180	130	145	110	110
80	185	195	150	160	120	120
100	205	215	170	180	130	130
150	260	280	225	240	150	150
200	315	335	280	295	190	190
250	370	390	335	350	240	240
300	435	440	395	400	290	290
350	485	500	445	460	340	340
400	535	565	495	515	390	390
450	590	615	550	565	440	440
500	640	670	600	620	490	490
600	755	780	705	725	590	590
