一、产品概述
YQ98002过滤活塞式安全泄压阀是一种利用介质自身能量来调节与控制管路压力的智能型阀门。当过滤活塞式安全泄压阀从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上；当出口压力高于导阀弹簧设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当过滤活塞式安全泄压阀出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。出口压力不因进口压力变化而改变，亦不因主阀出口流量的变化而改变，安全可靠地将出口压力维持在设定值上。压力等级：PN10(调节范围0.3-0.9Mpa)，PN16(调节范围0.5-1.4Mpa)，PN25(调节范围0.5-2.4Mpa)。
二、性能特点
①非传统的浮球控制、安全可靠；
②此阀必须安装在水池外，便于调节各维护，避免进入水池操作的危险性；
③弹性软密封，确保密封可靠，滴水不漏；
④Y型宽体阀腔，流阻小，抗汽蚀性强，无噪音；
⑤自带过滤装置及防震压力表，使安装尺寸缩短约40%，减少占用空间，节省投资成本；
⑥内外表面均喷涂层，确保产品的防腐及安全性。
三、主要技术参数
|
公称通径 |
DN50-DN400 |
||
|
公称压力 |
1.0Mpa |
1.6Mpa |
2.5Mpa |
|
适用温度 |
0℃~100℃ |
||
|
壳体试验压力 |
1.5Mpa |
2.4Mpa |
3.75Mpa |
|
密封试验压力 |
1.1Mpa |
1.76Mpa |
2.75Mpa |
|
最低动作压力 |
P1≥0.07MPa |
||
|
法兰长度标准 |
GB/T 17241.6 |
||
|
试验压力标准 |
GB/T 13927 |
||
四、主要零件材料
|
阀体 |
灰铸铁/球墨铸铁/铸钢/不锈钢 |
阀盖 |
灰铸铁/球墨铸铁/铸钢/不锈钢 |
|
弹簧 |
弹簧钢/不锈钢 |
阀杆 |
2Cr13 |
|
膜片 |
丁腈尼龙强化橡胶/三元乙丙尼龙强化橡胶 |
阀座 |
铜合金/不锈钢 |
|
阀盘 |
灰铸铁/球墨铸铁/铸钢/不锈钢/铜 |
过滤网 |
不锈钢 |
|
O型密封圈 |
丁腈橡胶/三元乙丙橡胶 |
O型圈压板 |
灰铸铁/球墨铸铁/铸钢/不锈钢 |
五、主要连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |

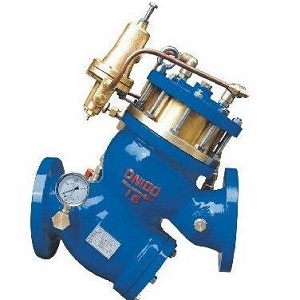

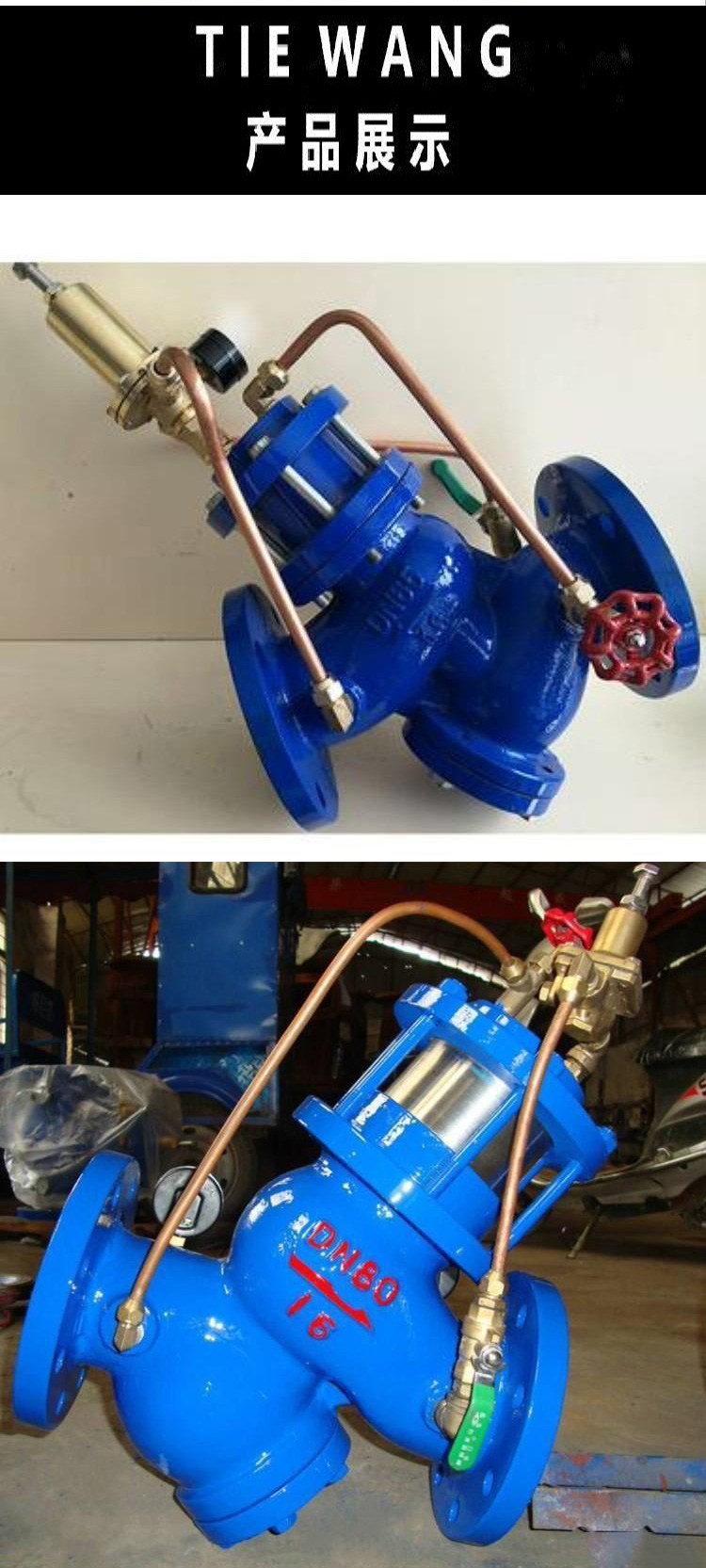

YQ98002 过滤活塞式安全泄压阀
