• 一、产品概述

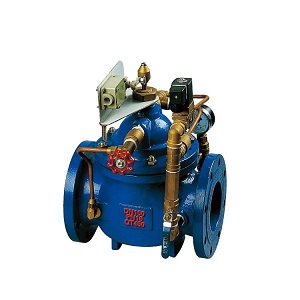

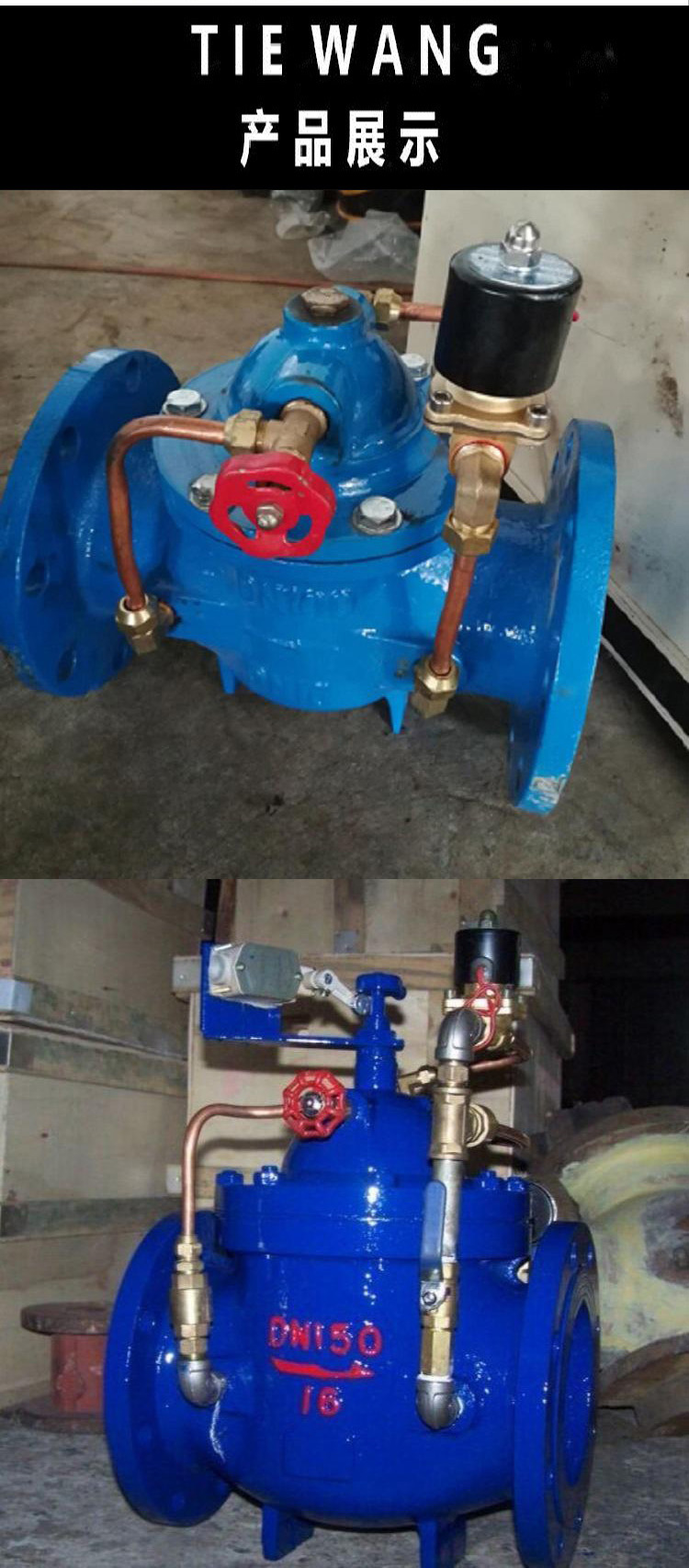

    700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。



    二、工作原理

    当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。

    当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。




    三、主要技术参数

    公称压力(Mpa

    壳体试验压力(MPa

    密封试验压力(MPa

    最高进口压力(MPa

    出口可调压力(MPa

    适用介质

    介质温度(℃)

    1.0

    1.5

    1.1

    1.0

    0.09-0.8

    0-80

    1.6

    2.4

    1.76

    1.6

    0.10-1.2

    2.5

    3.75

    2.75

    2.5

    0.15-1.6



    四、主要零件材料

    零件名称

    零件材料

    阀体 阀盖

    WCB

    阀座 阀盘

    铜合金

    密封圈 O型圈

    丁腈橡胶

    阀杆

    2Cr13

    弹簧

    50CrVA

    针型阀

    铜合金

    球阀

    铜合金

    单向阀

    铜合金

    电磁导阀

    不锈钢

    微型过滤器

    不锈钢



    五、主要连接尺寸

    DN

    L

    A

    A1

    H

    H1

    F

    D(mm)

    D1(mm)

    D2(mm)

    n-Φd

    mm

    mm

    mm

    mm

    mm

    mm

    mm

    PN1.0

    PN1.6

    PN2.5

    PN1.0

    PN1.6

    PN2.5

    PN1.0

    PN1.6

    PN2.5

    PN1.0

    PN1.6

    PN2.5

    20

    180

    292

    136

    342

    247

    116

    105

    105

    105

    75

    75

    75

    58

    58

    56

    4-13.5

    4-13.5

    4-14

    25

    180

    292

    136

    342

    247

    116

    115

    115

    115

    85

    85

    85

    68

    68

    65

    4-13.5

    4-13.5

    4-14

    32

    180

    292

    136

    342

    247

    116

    140

    140

    140

    100

    100

    100

    78

    78

    76

    4-17.5

    4-17.5

    4-18

    40

    240

    330

    155

    395

    278

    170

    150

    150

    150

    110

    110

    112

    88

    88

    84

    4-17.5

    4-17.5

    4-18

    50

    240

    330

    155

    395

    278

    170

    165

    165

    165

    125

    125

    125

    102

    102

    99

    4-17.5

    4-17.5

    4-18

    65

    250

    350

    165

    405

    298

    180

    185

    185

    185

    145

    145

    145

    122

    122

    118

    4-17.5

    4-17.5

    8-18

    80

    285

    365

    175

    430

    313

    210

    200

    200

    200

    160

    160

    160

    133

    133

    132

    8-17.5

    8-17.5

    8-18

    100

    360

    410

    195

    510

    350

    275

    220

    220

    235

    180

    180

    190

    158

    158

    156

    8-17.5

    8-17.5

    8-22

    125

    400

    455

    220

    560

    365

    310

    250

    250

    270

    210

    210

    220

    184

    184

    184

    8-17.5

    8-17.5

    8-26

    150

    455

    475

    230

    585

    420

    355

    285

    285

    300

    240

    240

    250

    212

    212

    211

    8-22

    8-22

    8-26

    200

    585

    530

    255

    675

    450

    460

    340

    340

    360

    295

    295

    310

    268

    268

    274

    8-22

    12-22

    12-26

    250

    650

    623

    300

    730

    470

    500

    395

    405

    425

    350

    355

    370

    320

    320

    330

    12-22

    12-26

    12-30

    300

    800

    700

    340

    760

    490

    580

    445

    460

    485

    400

    410

    430

    370

    370

    389

    12-22

    12-26

    16-30

    350

    860

    840

    415

    840

    526

    640

    505

    520

    555

    460

    470

    490

    430

    430

    448

    16-22

    16-26

    16-33

    400

    960

    880

    430

    910

    570

    715

    565

    580

    620

    515

    525

    550

    482

    482

    503

    16-26

    16-30

    16-36

    450

    1075

    930

    460

    1030

    610

    780

    615

    640

    670

    565

    585

    600

    532

    550

    548

    20-26

    20-30

    20-36

    500

    1075

    980

    490

    1135

    665

    830

    670

    715

    730

    620

    650

    660

    585

    585

    609

    20-26

    20-33

    20-36

    600

    1230

    1060

    530

    1270

    725

    920

    780

    840

    845

    725

    770

    770

    685

    685

    720

    20-30

    20-36

    20-39

    700

    1650

    1130

    560

    1460

    865

    980

    895

    910

    960

    840

    840

    875

    800

    800

    820

    24-30

    24-36

    24-42

    800

    1750

    1230

    610

    1640

    975

    1050

    1015

    1025

    1085

    950

    950

    990

    905

    905

    9285

    24-33

    24-39

    24-4
