一、产品主要用途
主要用于污水系统，排放系统，水泵出口提升泵站及液下曝气系统。
二、主要特点

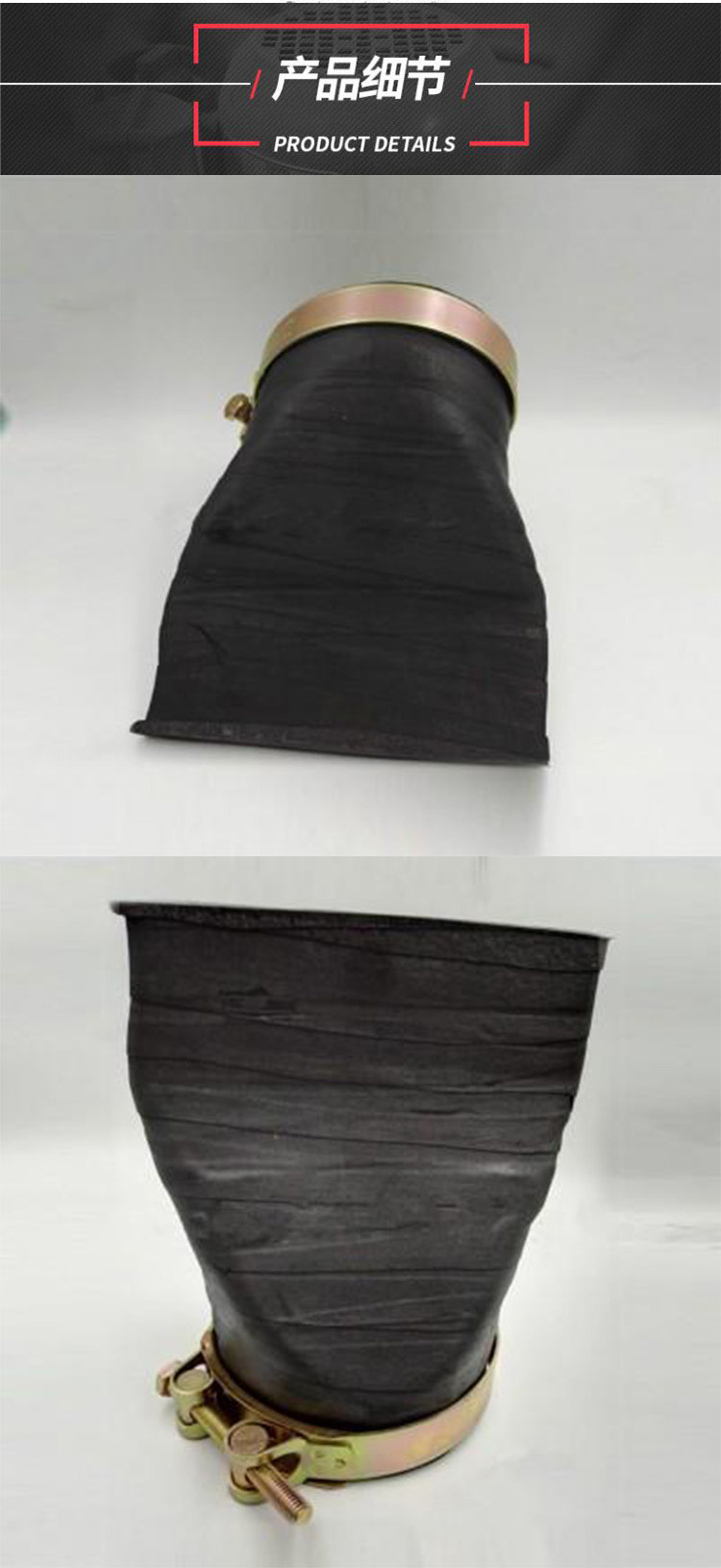

100%弹性橡胶结构，卡箍为不锈钢或耐磨耐腐蚀材料；免维护，防止倒灌，固体颗粒卡塞仍然能紧密关闭；不会在开启及关闭时冻结；开启水头损失少；为客户的特殊要求定制，经久耐用，使用寿命长，可达50年。
三、安装方式
XL-T(F·S)型橡胶排污止回阀在阀体安装部位采用套筒设计，套入匹配的连接管道，管道与套筒内壁可涂加水工胶密封，并采用不锈钢卡箍。卡箍卡口之间应适当加垫垫片，拼紧联接螺栓，若采用辅助衬管，联接时，辅助衬管与预留管道密封焊灾，注意当公称直径大于DN800时，由于阀体重量较大，加之工作时，阀体腹腔中大量水及水流冲击，须增加一支承拉杆。将阀体长期稳固吊起。 （DN800以上阀体都留有吊环）
四、主要连接尺寸
|
配合管道通径 |
阀口台阶(A) |
管道接触(B) |
配合管道通径 |
阀口台阶(A) |
管道接触(B) |
|
1/2＂~3/4＂ |
15 |
15 |
10＂ |
50 |
50 |
|
1＂~1-1/4＂ |
20 |
20 |
12＂~14＂ |
100 |
100 |
|
1-1/2~2-1/2 |
25 |
25 |
16＂~20＂ |
150 |
150 |
|
3＂ |
40 |
40 |
24＂~36＂ |
200 |
200 |
|
4＂ |
50 |
50 |
42＂ |
250 |
250 |
|
6＂ |
50 |
50 |
48＂~60＂ |
300 |
300 |
|
8＂ |
50 |
50 |
72＂ |
400 |
400 |

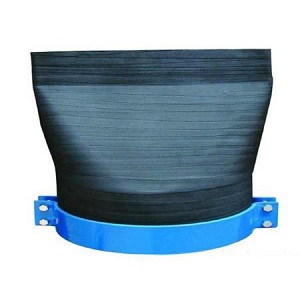

鸭嘴阀
