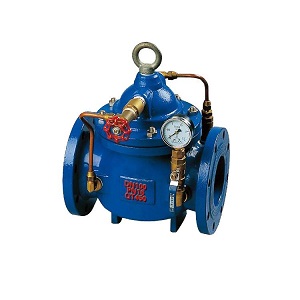

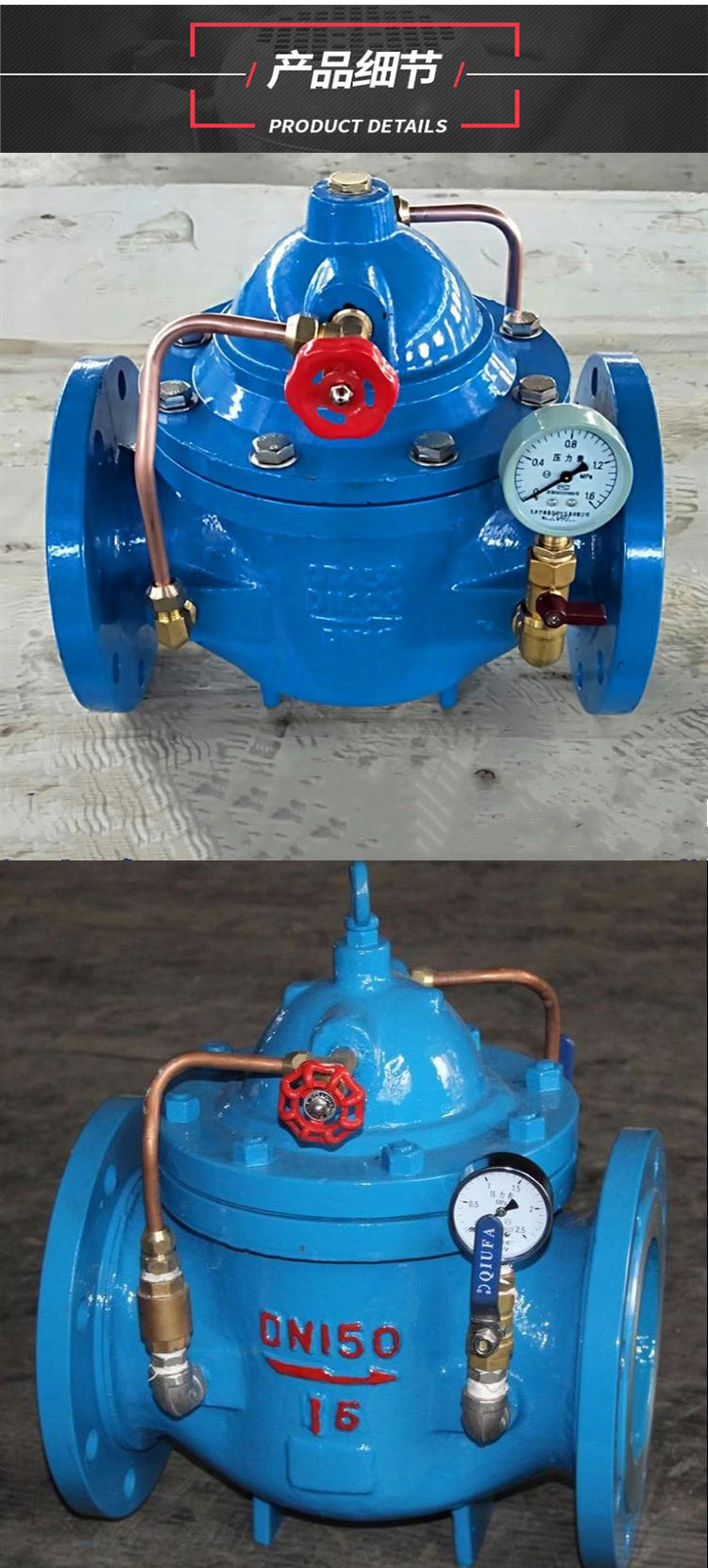

一、产品概述
300X缓闭止回阀是安装在高层建筑给水系统以及 其他给水系统的水泵出口处、防止介质倒流、水锤及 水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效地提高供水系统的安全可靠 性、并将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
二、产品原理
1、当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
2、当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
三、产品特点
1、由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。
2、利用水力自动操作，可使主阀得到zui佳的开启或关闭速度。
3、防止水锺水击的产生，以达到缓闭消声的效果。
4、利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
四、主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
单向阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |
五、主要技术参数
|
公称压(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
六、主要连接尺寸
|
公称通径DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
260 |
90 |
170 |
170 |
|
65 |
280 |
285 |
98 |
180 |
180 |
|
80 |
310 |
295 |
110 |
190 |
190 |
|
100 |
350 |
315 |
120 |
200 |
200 |
|
125 |
400 |
335 |
145 |
215 |
215 |
|
150 |
450 |
390 |
155 |
230 |
230 |
|
200 |
550 |
460 |
190 |
255 |
255 |
|
250 |
650 |
520 |
250 |
295 |
295 |
|
300 |
800 |
620 |
290 |
325 |
325 |
|
350 |
900 |
650 |
330 |
380 |
380 |
|
400 |
1000 |
710 |
360 |
415 |
415 |
|
450 |
1000 |
750 |
445 |
435 |
435 |
|
500 |
1100 |
800 |
495 |
460 |
460 |
|
600 |
1100 |
900 |
550 |
520 |
520 |
|
700 |
1450 |
1000 |
605 |
570 |
570 |
|
800 |
1560 |
1100 |
730 |
620 |
620 |
|
900 |
1800 |
1200 |
800 |
670 |
670 |
|
1000 |
2000 |
1330 |
910 |
830 |
830 |
