产品简介

H47H定压止回阀是一种利用弹簧调节的旋启式止回阀，可用于各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠，已广泛使用于石油、化工、电力、水利、轻工业等部门 详细介绍

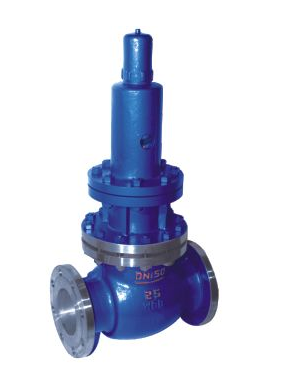

H47H定压止回阀

一、H47H定压止回阀产品概述：

  H47H定压止回阀是一种利用弹簧调节的旋启式止回阀，可用于各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠，已广泛使用于石油、化工、电力、水利、轻工业等部门

二、H47H定压止回阀产品结构特点与作用：

本阀由旋启式止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸下盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。

三、H47H定压止回阀产品使用说明：

 1.使用本阀时，先要检看与清洗阀内杂物。

 2.检查阀体上零部是否有松动或已遗失。

 3.作用本阀时，检看阀体上进出标致。不能私自拆卸阀门，如要拆卸，必须在专业人员的指导下。

 4.本阀在作业时，压力不要过高一般使用0.3~0.4MPa。

5.作业时注意作用的压力不要过快，使本阀起不到密封的作用。要再次使用时压力调为0MPa，使弹簧回复后再次加压。

6.如何有使用不符合要求，后果自付。

 7.要定期检看阀门。

四、H47H定压止回阀产品尺寸连接：

DN

L

D

D1

D2

b

f

Z-?d

H

25

160

115

85

65

16

2

4-14

280

32

180

135

100

78

18

2

4-18

320

40

200

145

110

85

18

3

4-18

350

50

250

160

125

100

20

3

4-18

400

65

265

180

145

120

22

3

8-18

410

80

280

195

160

135

22

3

8-18

450

100

300

230

190

160

24

3

8-23

480

125

325

275

220

188

28

3

8-25

520

150

350

300

250

218

30

3

12-25

580

200

400

360

310

278

34

3

12-30

640

订货须知：

一、①H47H定压止回阀作用产品名称与型号②H47H定压止回阀作用口径③ H47H定压止回阀作用是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定泰瓯阀门公司的 H47H定压止回阀作用型号，请按 H47H定压止回阀作用直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的泰瓯阀门专家为您审核把关。

四、以上资料既供贵司参考，有什么问题请我们工作人员，谢谢！
