止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。
目录 |
1产品概述 2特点及优点 |
3设计与制造标准 4压力试验 |
5材料明细表 6主要安装尺寸及重量 |

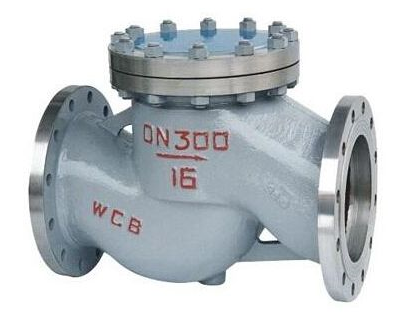

H44H止回阀的功能是控制管道内介质单向流向的阀门,用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。主要用于石油、化工、制药、化肥、电力等管路上。
产品的设计制造符合美国国家标准ANSI B16.34,美国石油学会标准API6D要求
阀门承压件采用精密铸造工艺浇铸,表面质量美观,无粘沙、冷隔等表面缺陷;内在质量稳定,无疏松、砂眼、裂纹等内在缺陷。
旋启式止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片或密封环密封外,整体没有外漏点,杜绝了阀门外泄的可能。
旋启式止因阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360℃范围内有一定的自由度,有适当的微量位置补偿。
旋启式止回阀密封副的密封面堆焊合金钢(13Cr)或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损。
三,设计与制造标准
设计与制造:API6D、ANSI/ASME B16.34
结构长度:ANSI/ASME B16.10、API6D
法兰尺寸:ANSI/ASME B16.5、API605
压力温度:ANSI/ASME B16.34
对焊连接尺寸:ANSI/ASME B16.25
检验与试验:API598、API6D
公称压力 PN(Lb) |
强度试验 |
水密封试验 |
气密封试验 |
|
|
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5-0.7 |
60-100 |
300 |
7.8 |
1125 |
5.6 |
815 |
|
|
600 |
15.3 |
2225 |
11.2 |
1630 |
|
|
900 |
23.1 |
3350 |
16.8 |
2440 |
|
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
|
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
|
|
公称压力 PN (MPa) |
强度试验 |
水密封试验 |
气密封试验 |
|
|
|
1.5* PN (MPa) |
1.1* PN (MPa) |
0.5-0.7 (MPa) |
|
|
|
|
1.6 |
2.4 |
1.8 |
0.6 MPa |
|
|
|
2.5 |
3.8 |
2.8 |
|
|
|
|
4.0 |
6.0 |
4.4 |
|
|
|
|
6.4 |
9.6 |
7.1 |
|
|
|
|
10.0 |
15.0 |
11.0 |
|
|
|
|
16.0 |
24.0 |
17.6 |
|
|
|
|
展开
序号 NO. |
零件名称 Part Name |
碳钢系列 Carbon Steel |
合金钢系列 Alloy steel |
不锈钢系列 Stainless Steel |
|
ASTM |
|
|
|
|
|
1 |
阀体/Body |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
2 |
阀座/ Seat Ring |
A105 |
A182/304 |
A182/304 |
A182/316L |
3 |
阀瓣/Disc |
A105 |
A182/F304 |
A182/F304 |
A182/F316L |
4 |
摇杆/Hinge |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
5 |
密封垫片/Gasket |
304+夹柔性石墨 |
316+夹柔性石墨?? (或PTFE ) |
316L+夹柔性石墨??? (或PTFE) |
|
6 |
销轴/Hinge Pin |
A182F6 |
A182/F304 |
A182/F304 |
A182/F316L |
7 |
阀盖/Bonnet |
A216/WCB |
A217/WC9 |
A351/CF8 |
A351/CF3M |
8 |
螺柱/Stud |
A193/B7 |
A193/B16 |
A193/B8 |
A193/B8M |
9 |
六角螺母/ Nut |
A194/2H |
A194/7 |
A194/8 |
A194/8 |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
|
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~200℃ |
|
|
Class 150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DN(mm) |
15 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
750 |
NPS (in) |
1/2 |
1 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
28 |
30 |
L(RF-BW) |
108 |
127 |
165 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
699 |
787 |
864 |
978 |
978 |
1295 |
1448 |
1524 |
4.3 |
5 |
6.5 |
8 |
8.5 |
9.5 |
11.5 |
13 |
14 |
19.5 |
24.5 |
27.5 |
31 |
34 |
38.5 |
38.5 |
51 |
57 |
60 |
|
L(RTJ) |
119 |
140 |
178 |
216 |
229 |
254 |
305 |
343 |
368 |
508 |
635 |
711 |
800 |
876 |
991 |
991 |
1308 |
1461 |
1537 |
4.7 |
5.5 |
7 |
8.5 |
11.5 |
10 |
12 |
13.5 |
14.5 |
20 |
25 |
28 |
31.5 |
34.5 |
39 |
39 |
51.5 |
57.5 |
60.5 |
|
H |
130 |
140 |
150 |
170 |
180 |
185 |
215 |
240 |
260 |
300 |
350 |
400 |
450 |
480 |
540 |
600 |
680 |
710 |
790 |
5.1 |
5.5 |
6 |
6.8 |
7.1 |
7.4 |
8.5 |
9.5 |
10.3 |
11.9 |
13.9 |
15.8 |
17.8 |
19 |
21.3 |
25.6 |
26.8 |
28 |
31.1 |
|
RF(Kg) |
7 |
8 |
11 |
15 |
23 |
33 |
44 |
69 |
78 |
137 |
207 |
279 |
428 |
555 |
775 |
835 |
1295 |
1450 |
1620 |
BW(Kg) |
6 |
7 |
8.5 |
12 |
16 |
24 |
34 |
57 |
63 |
122 |
175 |
229 |
368 |
483 |
685 |
720 |
1150 |
1300 |
1450 |
