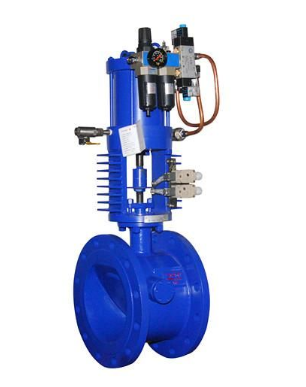

• CKH643H快速关闭抽汽止回阀瓣采用大角度斜置,缩短启闭行程,并有气(液)压助关,实现快速关闭。大偏心金属密封结构,加上阀瓣受气(液)压助关推力,达到止回的目的,三维偏心锥面密封结构,开启密封即分离,关闭接触即密封,在高温工况下不会出现封圈卡死现象。在动作油缸和阀体之间装有散热支架,防止阀门的热量传递到动作油缸上,延缓了油缸内的密封件,提高了使用寿命。 详细介绍





    一、工作原理:

        1、正常状态:

    电磁铁得电,高压油经三位四通阀进入液压锁内,同时打开二只液控单向阀进入抽汽快关门的动作油缸的有杆腔,使快关门打开,动作油缸的无杆腔通过已打开的液控单向阀经三位四通阀回油,电磁铁失电(延时继电器控制)液压锁自动关闭,保持油缸内的压力。

    2、事故状态:

    事故电信号使电磁铁得电,三位四通阀动作,动作油缸的有杆腔切换到回油,同时动作油缸的无杆腔进高压油,使快关门动作。电磁铁失电(延时继电器控制)液压锁自动关闭,保持油缸内的压力,电磁铁断电后,电路自锁,手动复位(手动、自动可切换)。



    二、CKH643H快速关闭抽汽止回阀简介:

      阀瓣采用大角度斜置,缩短启闭行程,并有气(液)压助关,实现快速关闭。大偏心金属密封结构,加上阀瓣受气(液)压助关推力,达到止回的目的,三维偏心锥面密封结构,开启密封即分离,关闭接触即密封,在高温工况下不会出现封圈卡死现象。在动作油缸和阀体之间装有散热支架,防止阀门的热量传递到动作油缸上,延缓了油缸内的密封件,提高了使用寿命。阀瓣和快关装置的是处于分离状态,阀门开启时,油缸只是一个蓄能的动作。在系统正常工作的时候,此阀门相当于普通止回阀,阀瓣处于自由活动状态。在紧急事故时,液压缸动作并释放压缩弹簧能量,达到快速关闭的目的。



    三、型号编制:

    阀门材料:C铸钢、P不锈钢、I合金钢

    公称压力:

    密封材料

    功能代号

    PN25=2.5Mpa

    H不锈钢、W本体不锈钢、Y焊硬合金

    CK快速关闭

    助关方式:6气动、7液动

    阀门类别:止回阀

    公称压力

    PN

    2.5MPa

    水压密封试验2.75Mpa

    气压密封试验0.6MPa

    水压强度试验3.25Mpa

    阀体材料

    碳钢C

    合金钢

    不锈钢P/R

    工作温度

    -29425

    -29530

    -196600

    适用介质

    水、气、蒸汽、油品











    五、阀门调试:

      压力油由集成块(图2P口进入(接口为3/4管螺纹),T口为回油口。接好油管后,压力油加压到额定压力(0.81.0Mpa)通入电磁阀控制电源(220V直流)即可控制阀门开启或关闭。如出现开闭与控制不吻合,调换电磁阀两端控制线即可。



    六、故障排除:

    可能发生的故障

    原因

    排除方法

    密封面泄露

    1.阀瓣密封面夹有杂物

    2.阀瓣关闭不到位

    3.密封面刮伤



    订货须知:

    1、订货前请认真了解本产品,清楚标明规格、型号、材质、压力、数量。

    2、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的泰瓯阀门专家为您审核把关。

    3、订购该产品时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号),

    4、订购所有本公司产品均实行现款提货或款到发货。

    验货(卸货)须知:

    1、仔细对照与 订购时的产品【快速关闭抽汽止回阀】是否一样,及包装箱有没有破损等。

    2、选用适合的方式和工具,防止产品变形或损坏;我公司十分注重服务问题,为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标,以合作关系开发优秀产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题,都有专一的客户服务人员为您解答。
