•   产品名称： 内螺纹高灵敏度蒸汽减压阀   产品型号： YG13H/Y
      驱动方式： 手动   连接形式： 内螺纹
      结构形式： 活塞式   密封材料： 硬质合金、不锈钢
      压力范围： 1.0～1.6MPa   公称通径： DN15-DN50
      常用材质： 碳钢、不锈钢   技术咨询： 021-31007323



    沪山阀门制造（上海）有限公司是国内著名〖YG13H/Y型内螺纹高灵敏度蒸汽减压阀〗制造商，也是国内大型【减压阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖YG13H/Y型内螺纹高灵敏度蒸汽减压阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

    YG13H/Y型内螺纹高灵敏度蒸汽减压阀介绍


    本内螺纹高灵敏度蒸汽减压阀主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。

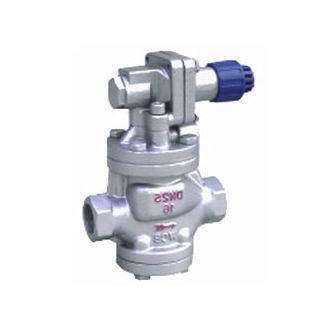

    YG13H/Y型内螺纹高灵敏度蒸汽减压阀

    一、YG13H/Y型内螺纹高灵敏度蒸汽减压阀结构特点和用处：

     　　本系列小波纹管式减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
    本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
    　　1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
    　　2、改善了流线分布，降低了噪声。
    　　3、改进了密封面结构，延长了密封面寿命。

    二、YG13H/Y型内螺纹高灵敏度蒸汽减压阀主要技术参数和性能指标：


    公称压力(Mpa)

    1.0

    1.6

    壳体试验压力(Mpa)*

    1.5

    2.4

    密封试验压力(Mpa)

    1.0

    1.6

    最高进口压力(Mpa)

    1.0

    1.6

    出口压力范围(Mpa)

    0.04-0.6

    0.04-1.0

    压力特性偏差(Mpa)△P2P

    GB12246-1989

    流量特性偏差(Mpa)P2G

    GB12246-1989

    最小压差(Mpa)

    0.05

    0.07

    渗漏量

    GB12245-1989

    *：壳体试验不包括膜片、顶盖

    三、YG13H/Y型内螺纹高灵敏度蒸汽减压阀主要零件材料


    零件名称

    零件材料

    阀体 阀盖 底盖

    WCB

    阀座 阀瓣

    2Cr13

    缸套 活塞

    铝铁青铜

    膜片

    PH15-7Mo

    活塞环

    对位聚苯

    导阀座 导阀瓣

    2Cr13

    主阀弹簧

    50CrVA

    导调主弹簧

    50CrVA

    调节弹簧

    60Si2Mn


    四、YG13H/Y型内螺纹高灵敏度蒸汽减压阀流量系数(Cv)


    DN

    15

    20

    25

    32

    40

    50

    Cv

    1

    2.5

    4

    6.5

    9

    16


    五、YG13H/Y型内螺纹高灵敏度蒸汽减压阀连接尺寸


    公称通径

    G

    L

    H

    H1

    15

    1/2"

    140

    160

    65

    20

    3-4"

    140

    160

    65

    25

    1"

    160

    168

    68

    32

    1-1/4"

    180

    185

    75

    40

    1-1/2"

    200

    185

    78

    50

    2"

    230

    193

    88
