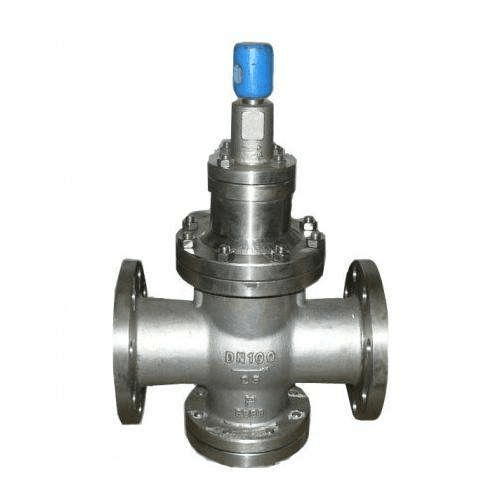

•  Y44H波纹管减压阀

    一、Y44H波纹管减压阀概述:

      Y44H波纹管减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口

    压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。本类阀门在管道中一般应当水平安装。

    波纹管减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。

    二、Y44H波纹管减压阀主要零部件材质:

    零件名称

    零件材料

    阀体、阀盖

    WCB

    底盖

    WCB

    阀座、阀瓣

    2Cr13

    波纹管

    1Cr18N9Ti

    波纹管上垫

    2Cr13

    波纹管下垫

    2Cr13

    号向座

    2Cr13

    主阀弹簧

    50CrVA

    调节弹簧

    60S12Mn

    三、Y44H波纹管减压阀主要详细参数:

    公称压力(Mpa)

    0.6

    1.0

    1.6

    壳体试验压力(Mpa)*

    0.9

    1.5

    2.4

    密封试验压力(Mpa)

    0.6

    1.0

    1.6

    最高进口压力(Mpa)

    0.6

    1.0

    1.6

    出口压力范围(Mpa)

    0.05-0.4

    0.1-0.8

    0.1-1.0

    压力特性偏差(Mpa)△P2P

    GB12244-1989

    流量特性偏差(Mpa)△P2G

    GB12244-1989

    最小压差(Mpa)

    0.1

    0.15

    渗漏量

    GB12245-1989

    三、Y44H/Y型直接作用式波纹管减压阀流量系数(Cv)

    DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    Cv

    1

    2.5

    4

    6.5

    9

    16

    25

    36

    64

    四、Y44H波纹管减压阀主要连接尺寸:

    公称通径DN

    外形尺寸

    L

    H

    H1

    PN0.6MPa

    PN1.0MPa

    PN1.60MPa





    D

    K

    n-ф

    d

    C

    D

    K

    n-ф

    d

    C

    D

    K

    n-ф

    d

    C

    15

    140

    140

    290

    90

    80

    55

    4-12

    40

    12

    95

    65

    4-14

    45

    12

    95

    65

    4-14

    45

    14

    20

    140

    140

    295

    98

    90

    65

    4-12

    50

    12

    105

    75

    4-14

    55

    14

    105

    75

    4-14

    55

    14

    25

    160

    160

    295

    110

    100

    75

    4-12

    60

    14

    115

    85

    4-14

    65

    14

    115

    85

    4-14

    65

    14

    32

    180

    180

    295

    110

    120

    90

    4-14

    70

    14

    135

    100

    4-18

    78

    16

    135

    100

    4-18

    78

    16

    40

    200

    200

    325

    125

    130

    100

    4-14

    80

    14

    145

    110

    4-18

    85

    16

    145

    110

    4-18

    85

    16

    50

    230

    230

    325

    125

    140

    110

    4-14

    90

    14

    160

    125

    4-18

    100

    16

    160

    125

    4-18

    100

    16

    65

    280

    325

    130

    160

    130

    4-14

    110

    14

    180

    145

    4-18

    120

    18

    180

    145

    4-18

    120

    18

    80

    310

    380

    160

    185

    150

    4-18

    125

    16

    195

    160

    4-18

    135

    18

    195

    160

    8-18

    135

    20

    100

    350

    380

    170

    205

    170

    4-18

    145

    16

    215

    180

    8-18

    155

    20

    215

    180

    8-18

    155

    20

    订货须知:(国家标准)

    一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

    二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售中心订购。

    三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。

    四、以上价格均为虚价,有意者请联系我们。

       我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。

       我们坚信,泰瓯的产品是您的最终选择,我们愿以优异的质量,实惠的价位,一流的售后服务与您共创辉煌的明天。细节决定成败,态度成就完美。顾客的满意就是我们的服务!质量三包、质保二年、技术指导!
