• 一、产品概述

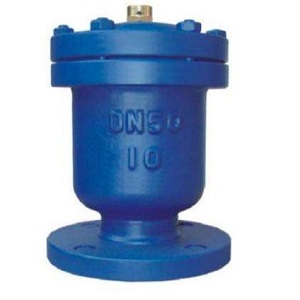

    P41X单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200),它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。P41X单口排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。



    二、产品特点

    1、能够排除管道中的气体,减少阻力节约能源。

    2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

    3、排气能力是普通双孔排气阀多倍。

    4、浮球托架为不锈钢,使用寿命长,安全可靠。



    三、工作原理

    当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。



    三、主要技术参数

    1、介质:清水

    2、温度:常温

    3、阀体:铸铁、铸钢、不锈钢

    4、浮球与塞头:不锈钢

    5、密封材料:丁晴橡胶

    6、阀体试验打压:1.5mpa

    7、浮球、密封试验打压:0.05-1.1MPA不漏水



    四、零件材料

    1

    2

    3

    4

    5

    6

    7

    8

    阀体

    空心球

    密封垫

    阀盖

    排气咀

    垫圈

    螺母

    双头螺柱



    五、丝扣主要连接尺寸

    公称通径 DN(mm)

    ZG

    Φ

    H

    15

    1/2"

    135

    205

    20

    3/4"

    135

    205

    25

    1"

    135

    205

    40

    11/2

    150

    205

    50

    2"

    150

    205



    六、法兰主要连接尺寸

    公称通径 DN(mm)

    D

    D1

    D2

    Φ

    H

    15

    95

    65

    45

    135

    210

    20

    105

    75

    55

    135

    210

    25

    115

    85

    65

    135

    210

    40

    140

    115

    80

    150

    210

    150

    160

    125

    100

    150

    210
