•  一、微量排气阀产品概述

    ARVX微量排气阀在一般情况下,水中约含2VOL%的溶解空气,主输水过程中,这些空气由水中不断地释放出来,聚集在管线的高点处,形成空气袋(AIR POCKET),使输水变得困难,系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气,并适合装置于高层建筑,厂区内配管,小型泵站用以保护或改善系统的输水效率及节约能源。单杆式微量排气阀,为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢,内部使标准排气孔径1/16",适合用于PN16工作压力环璋。

    二、微量排气阀产品特点

    1、密封可靠,特殊密封设计。
    2、内部结构主要有不锈钢浮球。
    3
    、自动排气与自动补气,无须人去操作。
    4
    、不会有压力水冲刷浮球,引起浮球的误动关闭。
    5
    、能够排除管道中的气体,减少阻力,节约能源。
    6
    、当管道负压时,能快速自动吸气,防止管道破裂。
    7
    、经久耐用。小浮球按固定轨迹运动,不会碰撞壳体。

     三、微量排气阀主要技术参数

    公称压力:1.01.6MPa

    公称通径:1025mm

    适用介质:水、油等非腐蚀性液体

    适用温度:0100

    试验标准:GB/T 13927 API598



    四、微量排气阀零件材料:





    阀体

    铸铁、球墨铸铁、铸钢、不锈钢

    阀盖

    铸铁、球墨铸铁、铸钢、不锈钢

    阀座

    304不锈钢

    杆架

    304不锈钢

    塞头

    合成橡胶BUNA,VITON

    杠杆

    304不锈钢

    浮球

    304不锈钢

    阀体

    球墨铸铁

    螺栓

    镀锌钢制



    五、微量排气阀主要连接尺寸:

    公称通径DN(mm)

    入口尺寸

    出口尺寸

    排气孔尺寸(mm)

    外形尺寸L2()х()хH2()(mm)

    15

    1/2"(15m/m)

    1/4"

    1.6

    102х86х127

    20

    3/4"(20m/m)

    1/4"

    1.6

    102х86х127

    25

    1"(25m/m)

    1/4"

    1.6

    102х86х127

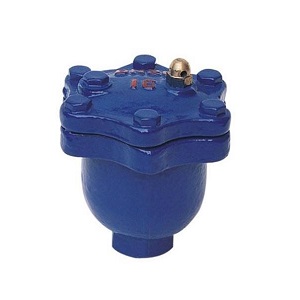

ARVX 微量排气阀

一、微量排气阀产品概述 ARVX微量排气阀在一般情况下,水中约含2VOL%的溶解空气,主输水过程中,这些空气由水中不断地释放出来,聚集在管线的高点处,形成空气袋(AIR POCKET),使输水变得困难,系统的输水能力可因此下 ...
