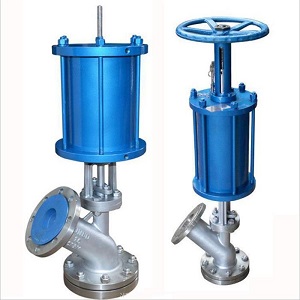

• 气动放料阀概述:

    气动放料阀又分为气动(上展式,下展式)放料阀本公司的放料阀主要适用于反应釜,储罐和其他容器的底部作排料用,借助于阀门底部法兰(凸缘)焊接于反应釜或储罐和其他容器的底部,因此消除工艺介质通常在容器出口的残留现象。气动放料阀根据实际情况的需要,阀体底部结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、要类、染料、食品加工等行业广泛使用。


    气动放料阀产品特点和用途:

    1、本阀操作简便,运动灵活可靠。

    2、阀瓣装置维修简单,密封结构合理,密封圈更换方便实用。

     3、本气动放料阀广泛应用于石油、冶金、化工、造纸更工业领域(化学液体、煤浆、矿浆等输送启闭放料用)。

    4、其特点是沉淀于反应釜,储藏罐或管道里的化学液体或浆料得于顺畅流通。



    气动放料阀零件材料:

    零件名称

    ZG1Cr18Ni9Ti系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12MO 2 Ti系列

    ZG00Cr17Ni14MO 2 系列

    WCB系列

    阀体/阀盖

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12MO 2 Ti

    ZG00Cr17Ni14MO 2

    WCB

    阀杆

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12MO 2 Ti

    ZG00Cr17Ni14MO 2

    WCB

    阀瓣

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12MO 2 Ti

    ZG00Cr17Ni14MO 2

    WCB

    垫片

    304+PTFE

    304L+PTFE

    316+PTFE

    316L+PTFE

    石墨+304

    螺柱

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45



    气动放料阀连接尺寸:

    DN

    d

    D

    D1

    D2

    D3

    D4

    D5

    D6

    25

    25

    115

    85

    65

    115

    85

    60

    40

    32

    32

    135

    100

    78

    135

    100

    65

    45

    40

    40

    145

    110

    85

    145

    110

    80

    60

    50

    50

    160

    125

    100

    160

    125

    85

    70

    65

    65

    180

    145

    120

    180

    145

    125

    85

    80

    80

    195

    160

    135

    195

    160

    135

    95

    100

    100

    215

    180

    155

    215

    180

    160

    130

    125

    125

    245

    210

    185

    245

    210

    180

    140

    150

    150

    280

    240

    210

    280

    240

    185

    165

    200

    200

    335

    295

    265

    335

    295

    255

    230

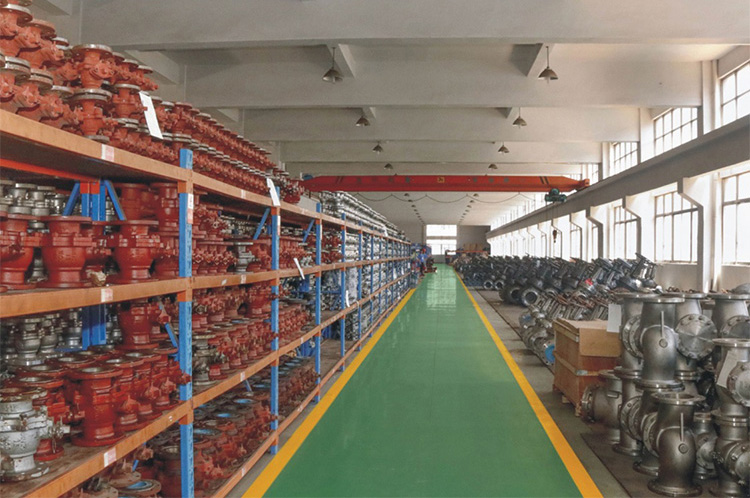

    公司仓库图片:


      产品名称:气动放料阀
      产品型号:HG5-89-1
      产品口径:DN25-DN200
      产品压力:0.6-2.5MPa
      产品材质:铸钢、不锈钢
      工作压力:1.0Mpa-50.0Mpa
      工作温度:-196℃-650℃
      驱动方式:手动、气动、液动、电动
      连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍
      制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产
      阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20 25 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
      HG5-89-1气动放料阀工作原理:
      1、轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。
      2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
      3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。
      4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。
      5、连续作业时,按上述作往返动力。
      HG5-89-1气动放料阀执行标准:
      结构长度标准   GB/T 12221-2005
      连接法兰标准   GB/T 9113
      压力温度等级标准   GB/T 12224-2005
      试验检验标准   GB/T 13927-2008
      HG5-89-1气动放料阀压力试验:
      压力   工作温度   适用介质
      公称压力   1.6   上密封试验   ≤175℃   水、颗粒、油品等
      壳体试验   2.4   高压密封试验
