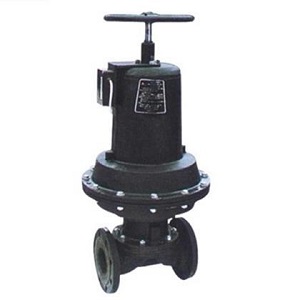

产品概述：
G6B41J气动常闭衬胶隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。可根据不同衬里材质，适用于不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
性能规范：
|
型号 |
公称通径DN（mm） |
工作压力WP（Mpa） |
试验压力（Mpa） |
试验温度（℃） |
|
|
密封 |
强度 |
||||
|
G6B41J-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常温 |
|
G6B41J-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
主要零件材料：
|
序号 |
名称 |
材料 |
|
1 |
体阀 |
铸铁 |
|
2 |
衬囊层 |
橡胶 |
|
3 |
隔膜 |
橡胶 |
|
4 |
阀瓣 |
铸铁 |
|
5 |
阀盖 |
铸铁 |
|
6 |
阀杆 |
碳钢 |
|
7 |
手轮 |
铸铁 |
连接尺寸：
|
公称通径DN |
公称压力MPa |
工作压力MPa |
主要外形尺寸(mm) |
适用范围 |
重量（kg） |
|||||||||
|
L |
D1 |
D |
D0 |
? |
Z |
H |
温度 |
介质 |
||||||
|
J型 |
W型 |
J型 |
W型 |
|
||||||||||
|
20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
小于等于100 |
一般腐蚀性 |
非腐蚀性 |
3 |
|
25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
|||||||
|
32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
||||||
|
40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
||||||||
|
50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
|||||||
|
65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
|||||
|
80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
||||||
|
100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
|||||||
|
125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
||||||||
|
150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
|||||||
|
200 |
527 |
521 |
295 |
342 |
483 |
22 |
|
143 |
||||||
