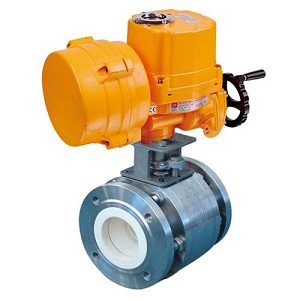

电动陶瓷球阀概述

Q941TC电动陶瓷球阀采用高性能氧化锆陶瓷材料，全部采用冷等静压成型，经高温烧结，精密加工而成。零件致密性好，尺寸及形位精度高。硬度高（RHA87--92），机械强度大，具有极高的耐腐蚀，耐磨损，耐高温能。球芯与阀座均采用氧化锆工程陶瓷，摩擦系数小，密封可靠。性能特点：所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 ( 洛氏硬度 HRC90), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

电动陶瓷球阀主要产品特点

1、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
4、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是目前合适此类介质的阀门。

主要零件材料

阀体	阀杆	球体	阀座	填料	适用介质	适用温度
WCB	2Cr13	复合陶瓷	复合陶瓷	PTFE	煤粉、煤渣、粉状颗粒等腐蚀性介质	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

电动陶瓷球阀主要性能参数

球阀公称尺寸：DN15～DN200（0.5”～8”）
压力等级：PN6～PN40
ANSI 150～300LB（磅級）
阀体材质：碳钢WCB、A105
不锈钢304、316、304L、316L
球阀內件材质：结构陶瓷

外形尺寸

尺寸mm 公称　　　　公称　　通径DN 压力MPa		D	D1	D2	D3	f	f1		z-d	L
1.6	100	220	180	156		3		22	8-φ18	390
	125	250	210	184		3		22	8-φ18	410
	150	285	240	212		3		24	8-φ22	500
	200	340	295	268		3		26	12-φ22	560
	250	405	355	320		3		30	12-φ26	620
	300	460	410	370		4		30	12-φ26	690
	350	520	470	430		4		34	16-φ26	760
	400	580	525	482		4		36	16-φ30	820
	450	610	585	532		4		40	20-φ30	900
	500	715	650	582		4		44	20-φ33	1000
2.5	100	235	190	156		3		24	8-φ22	390
	125	270	220	184		3		26	8-φ26	410
	150	300	250	212		3		30	8-φ26	500
	200	360	310	278		3		34	12-φ26	560
	250	425	370	335		3		36	12-φ30	620
	300	485	430	390		4		40	16-φ30	690
	350	550	490	450		4		44	16-φ33	760
	400	580	525	482		4		48	16-φ33	820
	450	670	600	555		4		50	20-φ36	900
	500	730	660	615		4		52	20-φ36	1000
