• 适用范围

    本阀门主要用于火力发电企业的粉煤灰气力输送系统中，做进、出料阀、透气阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和卸灰阀。同时也可适用于水泥、矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭之用。


    产品特点

    本阀门通过旋转轴带动阀板运动，使得阀门开关动作时的运动力为旋转运动。气动执行机构的活塞杆、密封填料不与介质直接接触，大大延长了气动执行机构的使用寿命。同时新颖独特的设计很好的解决了同类阀门轴密封处物料外漏的情况。阀体采用精密铸钢件，密封填料采用耐磨耐高温氟橡胶密封件，阀板与阀座间密封面采用耐磨硬质合金材料或耐磨增韧结构陶瓷，表面光滑，硬度可达6070HRC，解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题，使用寿命比普通材料阀门长5-10倍，为用户带来理想的使用效果和经济效益，大大提高了设备运行的安全性、稳定性。本阀具有密封性能好、耐磨性强、耐高温、开关无卡瑟现象、无卡灰或积灰现象、使用寿命长等特点。


    工作原理
    气动执行机构通过转轴和摆臂使得阀板转动，阀板与密封面之间加载螺旋压缩弹簧，弹簧力始终使阀板密封面与密封环面紧密贴合，且又允许阀板在垂直方向移动，从而有助于补偿阀门零部件的热胀冷缩，并能克眼任何背压变化对密封的影响，还能防止颗粒状介质进入密封面之间。阀板密封面对密封环面在切线方向上的摩擦力之差使得阀板能在启闭过程中产生自转，此特性使得密封面之间会产生研磨、抛光作用。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

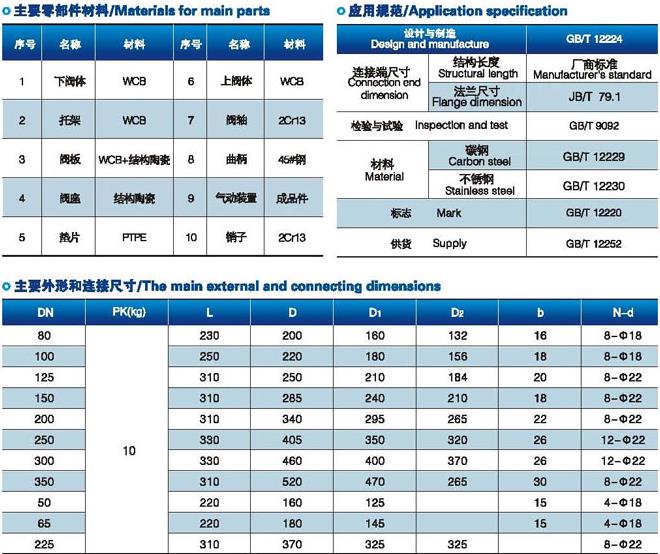

    技术参数

    主体材质：碳钢（WCB）、不锈钢（CF8、CF8M、CF3、CF3M）等
    公称通径：DN50-DN600(2"-24")
    公称压力：PN6-PN25
    适用温度：-29~+425℃
    操作方式：气动(常用)
    适用介质：煤灰、矿渣、铁砂、氧化铝粉、煤粉等




BZ643TC 摆动式陶瓷进料阀

适用范围 本阀门主要用于火力发电企业的粉煤灰气力输送系统中，做进、出料阀、透气阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和卸灰阀。同时也可适用于水泥、矿山、造纸、化工等各类有磨损的干粉 ...
