陶瓷刀闸阀概述
PZ73TC陶瓷刀闸阀也叫陶瓷刀形闸阀、陶瓷刀闸阀。它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。
陶瓷刀闸阀主要性能参数
|
型号 |
NZ73TC-10 NZ73TC-16 |
|
介质公称压力 |
1.0MPa 1.6MPa |
|
介质工作温度 |
－20～350℃ |
|
材料 |
阀体：铸钢；阀杆：不锈钢；阀板：不锈钢+喷涂碳化钨、陶瓷；密封面：陶瓷 |
陶瓷刀闸阀主要零部件材料
|
阀体、阀盖 |
不锈钢、碳钢 |
型 号 Type |
公称压力 （MPa） |
试验压力（MPa） |
工作温度 |
适用介质 |
|
|
闸板 |
耐磨合金+不锈钢、碳钢 |
壳体 |
密封 |
||||
|
阀杆 |
不锈钢 |
CZ43TC CZ643TC CZ943TC |
1.0 |
1.5 |
1.1 |
≤150℃ |
煤渣、灰渣、渣水混合物等介质 |
|
密封面 |
耐磨合金或结构陶瓷 |
1.6 |
2.4 |
1.8 |
|||

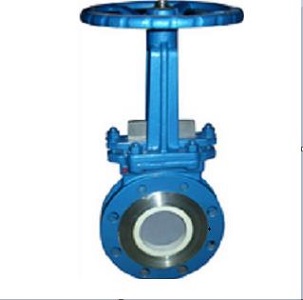

PZ73TC 陶瓷刀闸阀
陶瓷刀闸阀概述 PZ73TC陶瓷刀闸阀也叫陶瓷刀形闸阀、陶瓷刀闸阀。它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀体实际上不存 ...
