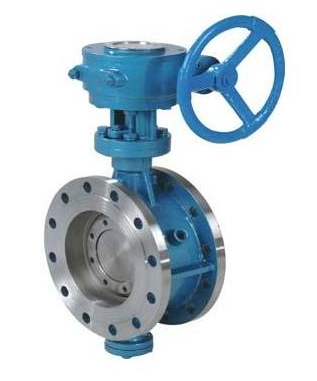

• 法兰式多层次金属硬密封保温蝶阀概述:

        法兰式硬密封保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。

    法兰式多层次金属硬密封保温蝶阀用途:

        本系列硬密封蝶阀,广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
    法兰式多层次金属硬密封保温蝶阀特点:
    1、采用三维偏心结构,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能及密封副磨损补偿性。
    2、密封圈为软硬层叠式金属片,具有金属密封和弹性密封的双重优点。
    3、密封面采用堆司太立硬质合金,密封耐磨损,使用寿命长。
    4、选用不同材料,无论在低温和高温、高压情况下,均具有优良的密封性能,而可以制造成双向密封型。
    5、可根据用户要求提供多种传动装置.
    6、电动蝶阀可现场手动或远距离集中控制,且能满足计算机程控艺需要。
    公称通径
    DN(mm)
    结构长度
    (标准值)
    外形尺寸(参考值)
    连接尺寸(标准值)
    48-48参考重量
    D1341H
    (kg)
    L
    H
    BDd343H
    BDd643H
    BDd943H
    PN0.6MPa
    PN1.6MPa
    毫米mm
    英寸inch
    短Brief
    长Long
    H1
    A1
    B1
    H2
    A2
    B2
    H3
    A3
    B3
    D
    D1
    Z-d
    D
    D1
    Z-d
    50
    2
    108
    150
    112
    350
    180
    200
    625
    245
    72
    530
    250
    255
    140
    110
    4-14
    165
    125
    4-18
    17
    65
    21/2
    112
    170
    115
    370
    180
    200
    625
    245
    72
    530
    250
    255
    160
    130
    4-14
    185
    145
    4-18
    20
    80
    3
    114
    180
    120
    380
    180
    200
    645
    245
    72
    565
    250
    255
    190
    150
    4-18
    200
    160
    8-18
    23
    100
    4
    127
    190
    138
    420
    180
    200
    675
    355
    92
    600
    250
    255
    210
    170
    4-18
    220
    180
    8-18
    25
    125
    5
    140
    200
    164
    460
    180
    200
    715
    355
    92
    640
    250
    255
    240
    200
    8-18
    250
    210
    8-18
    40
    150
    6
    140
    210
    175
    555
    270
    280
    800
    355
    92
    705
    300
    315
    265
    225
    8-18
    285
    240
    8-22
    47
    200
    8
    152
    230
    200
    760
    400
    425
    850
    250
    170
    775
    300
    315
    320
    280
    8-18
    340
    295
    8-22
    60
    250
    10
    165
    250
    243
    830
    400
    425
    925
    250
    170
    945
    300
    315
    375
    335
    12-18
    365
    350
    12-22
    95
    300
    12
    178
    270
    250
    895
    450
    560
    1035
    450
    220
    1070
    300
    315
    440
    395
    12-22
    445
    400
    12-22
    124
    350
    14
    190
    290
    280
    950
    450
    560
    1070
    450
    220
    1140
    300
    315
    490
    445
    12-22
    505
    460
    16-22
    181
    400
    16
    216
    310
    305
    1190
    535
    580
    1190
    450
    220
    1210
    300
    315
    540
    495
    16-22
    565
    515
    16-22
    260
    450
    18
    222
    330
    350
    1255
    535
    580
    1250
    650
    280
    1335
    575
    714
    595
    550
    16-22
    615
    565
    16-26
    338
    500
    20
    229
    350
    380
    1305
    535
    580
    1290
    650
    280
    1415
    575
    714
    645
    600
    20-22
    670
    620
    20-26
    360
    600
    24
    267
    390
    445
    1340
    570
    660
    1455
    850
    380
    1605
    656
    810
    755
    705
    20-26
    780
    725
    20-26
    540
    700
    28
    292
    430
    480
    1520
    750
    550
    1585
    850
    380
    1844
    656
    810
    860
    810
    24-26
    895
    840
    20-30
    580
    800
    32
    318
    470
    530
    1710
    750
    550
    1700
    1250
    380
    2040
    656
    810
    975
    920
    24-30
    1015
    950
    24-30
    845
    900
    36
    330
    510
    580
    1810
    750
    550
    1965
    1250
    380
    2255
    785
    863
    1075
    1020
    24-30
    1115
    1050
    24-33
    1050
    1000
    40
    410
    550
    650
    1960
    900
    750
    2015
    1250
    380
    2380
    785
    863
    1175
    1120
    28-30
    1230
    1160
    28-33
    1500
    1200
    48
    470
    630
    760
    2250
    1000
    925
    2250
    1250
    380
    2640
    785
    863
    1405
    1340
    32-33
    1455
    1380
    28-36
    2000
    1400
    56
    530
    710
    850
    2435
    1000
    925



    2886


    1630
    1560
    36-36
    1675
    1590
    32-39
    3000
    1600
    64
    600
    790
    1030
    2780
    1000
    925



    3156


    1830
    1760
    40-36
    1915
    1820
    36-42
    4700
    1800
    72
    670
    870
    1230
    3020
    1100
    980



    3421


    2045
    1970
    44-39
    2115
    2020
    40-48
    6500
    2000
    80
    760
    950
    1350
    3270
    1100
    980



    3685


    2265
    2180
    48-42
    2325
    2230
    44-48
    8700



    BDd 3
    6
    9
    43H- 6
    25
    C.P.R.V系列法兰式多层次金属硬密封保温蝶阀



    公称通径
    DN(mm)
    结构长度
    (标准值)
    外形尺寸(参考值)
    连接尺寸(标准值)
    48-48参考重量
    D1341H
    (kg)
    L
    H
    BDd343H
    BDd643H
    BDd943H
    PN0.6MPa
    PN1.6MPa
    毫米mm
    英寸inch
    短Brief
    长Long
    H1
    A1
    B1
    H2
    A2
    B2
    H3
    A3
    B3
    D
    D1
    Z-d
    D
    D1
    Z-d
    50
    2
    108
    150
    112
    350
    180
    200
    625
    245
    72
    530
    250
    255
    165
    125
    4-14
    165
    125
    4-18
    19
    65
    21/2
    112
    170
    115
    370
    180
    200
    625
    245
    72
    530
    250
    255
    185
    145
    4-14
    185
    145
    8-18
    22
    80
    3
    114
    180
    120
    380
    180
    200
    645
    245
    72
    565
    250
    255
    200
    160
    4-18
    200
    160
    8-18
    25
    100
    4
    127
    190
    138
    420
    180
    200
    675
    355
    92
    600
    250
    255
    220
    180
    4-18
    235
    190
    8-22
    28
    125
    5
    140
    200
    164
    460
    180
    200
    715
    355
    92
    640
    250
    255
    250
    210
    8-18
    270
    220
    8-26
    43
    150
    6
    140
    210
    175
    555
    270
    280
    800
    355
    92
    705
    300
    315
    285
    240
    8-18
    300
    250
    8-26
    50
    200
    8
    152
    230
    200
    760
    400
    425
    850
    250
    170
    775
    300
    315
    340
    295
    8-18
    360
    310
    12-26
    64
    250
    10
    165
    250
    243
    830
    400
    425
    925
    250
    170
    945
    300
    315
    405
    355
    12-18
    425
    370
    12-30
    99
    300
    12
    178
    270
    250
    895
    450
    560
    1035
    450
    220
    1070
    300
    315
    460
    410
    12-22
    485
    430
    16-30
    130
    350
    14
    190
    290
    280
    950
    450
    560
    1070
    450
    220
    1140
    300
    315
    520
    470
    12-22
    555
    490
    16-33
    188
    400
    16
    216
    310
    305
    1190
    535
    580
    1190
    450
    220
    1210
    300
    315
    580
    525
    16-22
    620
    550
    16-36
    270
    450
    18
    222
    330
    350
    1255
    535
    580
    1250
    650
    280
    1335
    575
    714
    640
    585
    16-22
    670
    600
    20-36
    350
    500
    20
    229
    350
    380
    1305
    535
    580
    1290
    650
    280
    1415
    575
    714
    715
    650
    20-22
    730
    660
    20-36
    375
    600
    24
    267
    390
    445
    1340
    570
    660
    1455
    850
    380
    1605
    656
    810
    840
    770
    20-26
    845
    770
    20-39
    560
    700
    28
    292
    430
    480
    1520
    750
    550
    1585
    850
    380
    1844
    656
    810
    910
    840
    24-26
    960
    875
    24-42
    610
    800
    32
    318
    470
    530
    1710
    750
    550
    1700
    1250
    380
    2040
    656
    810
    1025
    950
    24-30
    1085
    990
    24-48
    880
    900
    36
    330
    510
    580
    1810
    750
    550
    1965
    1250
    380
    2255
    785
    863
    1125
    1050
    24-30
    1185
    1090
    28-48
    1100
    1000
    40
    410
    550
    650
    1960
    900
    750
    2015
    1250
    380
    2380
    785
    863
    1255
    1170
    28-30
    1320
    1210
    28-56
    1600
    1200
    48
    470
    630
    760
    2250
    1000
    925
    2250
    1250
    380
    2640
    785
    863
    1485
    1390
    32-33
    1530
    1420
    32-56
    2150
    1400
    56
    530
    710
    850
    2435
    1000
    925



    2886


    1685
    1590
    36-36
    1755
    1640
    36-62
    3200
    1600
    64
    600
    790
    1030
    2780
    1000
    925



    3156


    1930
    1820
    40-36
    1975
    1830
    40-62
    5000
    1800
    72
    670
    870
    1230
    3020
    1100
    980



    3421


    2130
    2020
    44-39
    2195
    2070
    44-70
    6800
    2000
    80
    760
    950
    1350
    3270
    1100
    980



    3685


    2345
    2230
    48-42
    2425
    2300
    48-70
    9100

    注:Dd-代表多层次密封结构



    BDd 3
    6
    9
    43H- 40 C.P.R.V系列法兰式多层次金属硬密封保温蝶阀



    , ,
    公称通径
    DN(mm)
    结构长度
    (标准值)
    外形尺寸(参考值)
    连接尺寸(标准值)
    L
    H
    DBd373H
    DBd673H
    BDd973H
    PN4.0MPa
    毫米mm
    英寸inch
    短Brief
    长Long
    H1
    A1
    B1
    H2
    A2
    B2
    H3
    A3
    B3
    D
    D1
    Z-d
    50
    2
    108
    150
    112
    350
    180
    200
    625
    250
    170
    530
    250
    255
    165
    125
    4-14
    65
    21/2
    112
    170
    115
    370
    180
    200
    625
    250
    170
    530
    250
    255
    185
    145
    8-18
    80
    3
    114
    180
    120
    380
    180
    200
    645
    250
    170
    565
    250
    255
    200
    160
    8-18
    100
    4
    127
    190
    138
    420
    180
    200
    675
    250
    170
    600
    250
    255
    235
    190
    8-22
    125
    5
    140
    200
    164
    460
    180
    200
    715
    450
    220
    640
    250
    255
    270
    220
    8-26
    150
    6
    140
    210
    175
    555
    270
    280
    800
    450
    220
    705
    300
    315
    300
    250
    8-26
    200
    8
    152
    230
    200
    760
    400
    425
    850
    450
    220
    775
    300
    315
    375
    320
    12-30
    250
    10
    165
    250
    243
    930
    400
    425
    925
    450
    280
    945
    300
    315
    450
    385
    12-33
    300
    12
    178
    270
    250
    895
    450
    560
    1035
    650
    280
    1070
    300
    315
    515
    450
    16-33
    350
    14
    190
    290
    280
    950
    450
    560
    1070
    650
    280
    1140
    300
    315
    580
    510
    16-36
    400
    16
    216
    310
    305
    1190
    535
    580
    1190
    650
    280
    1210
    300
    315
    660
    585
    16-39
    450
    18
    222
    330
    350
    1255
    535
    580



    1335
    575
    714
    685
    610
    20-39
    500
    20
    229
    350
    380
    1305
    535
    580



    1415
    575
    714
    755
    670
    20-42<,/DIV>
